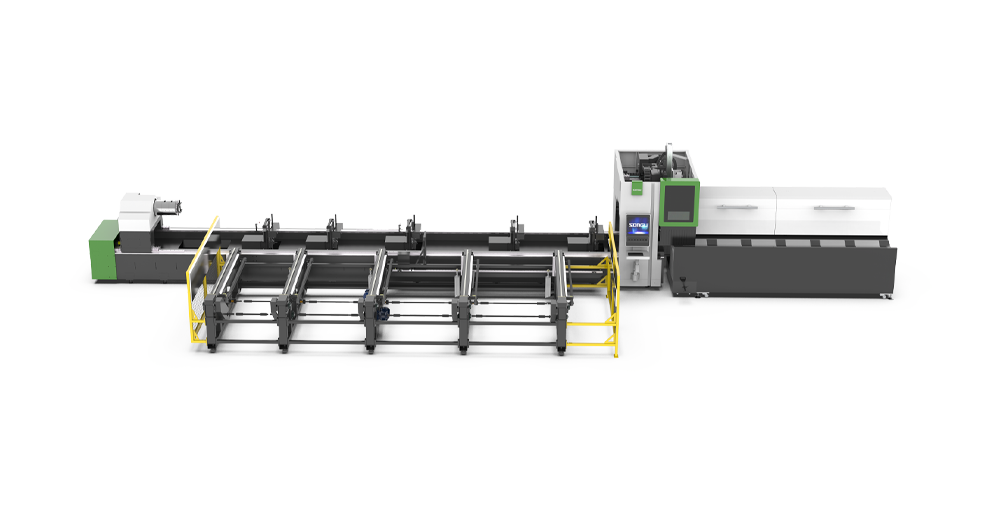

HyTube 系列兩卡盤光纖激光切管機
激光功率（W）
3000~12000W
松谷激光科技HyTube 系列兩卡盤光纖激光切管機，電容式光纖激光切割頭，高精度伺服比例閥,精確控制切割輔助氣體的氣壓和卡盤夾持力的大小,集成了激光切割控制專用功能模塊,專業管材切割編程軟件。應用于：碳鋼管激光切割，不銹鋼管激光切割
- 產品優勢
- 視頻
- 詳細參數

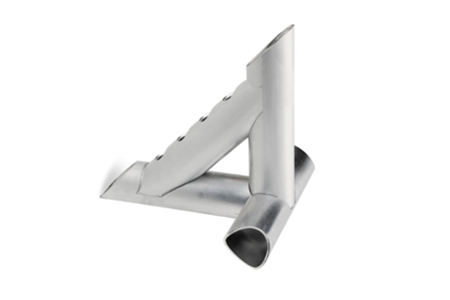

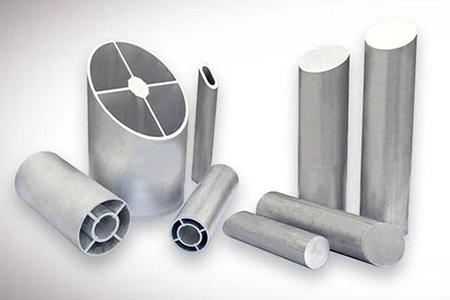

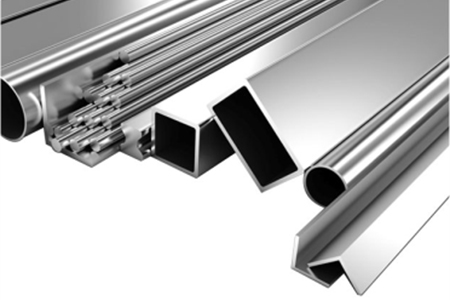

- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
采用基于Windows操作系統的柏楚FSCUT5000B數控系統，激光切管機專用平臺，集成了激光切割控制專用功能模塊，功能強大，人機界面好，操作簡單。
-
02
專業管材切割編程軟件，是數控切管機實現“全時切割、高效切割”的核心技術之一，是有效節省材料，提高切割效率的根本保證。
-
03
電容式光纖激光切割頭，感應精度高、反應靈敏、性能最為穩定可靠。
-
04
獨特的托管裝置，在管材送進和旋轉的同時，托管裝置始終與管材表面保持接觸，支撐力根據管材規格設定，保證有效地支撐，防止管材的下垂，減小管材旋轉時的軸線擺動，提高加工精度。
-
05
管材截面自動識別系統（選配），可以多種管材混合上料，自動提示管材類型，自動調取工藝庫，提示可供選擇的加工程序。
-
06
全自動整捆上料功能(選配),減少操作人員數量的同時提升加工效率;
-
07
高精度伺服比例閥，精確控制切割輔助氣體的氣壓和卡盤夾持力的大小，以達到最佳的切割效果。
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | Tube 7530 | Tube 7536 |
|---|---|---|
| 激光功率(W) | 3000-12000w | 3000-12000w |

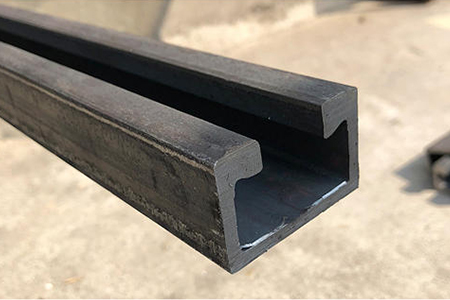

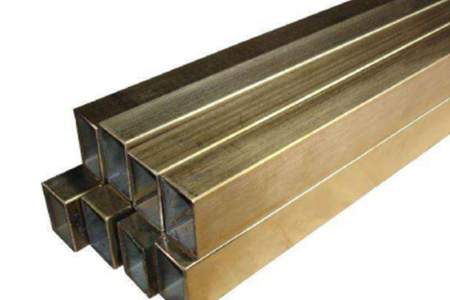

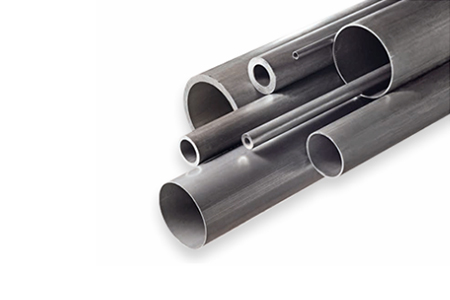

| 工作幅面 | Ф20<圓管<Ф300 口20<方管<口300 槽鋼≤28# 工字鋼≤28# | Ф20<圓管<Ф360 口20<方管<口360 槽鋼≤32# 工字鋼≤32# |
| 外形尺寸 | 12250×2350×2600mm | 12250×2350×2600mm |
| 定位精度 | 0.05mm/m | 0.05mm/m |
| 重復定位精度 | 0.03mm | 0.03mm |
| 最大聯動速度(rpm/min) | 100m/min | 100m/min |
| 捆料上料長度 | 4000-7500mm | 4000-7500mm |
| 卡盤最大承重 | 800kg | 1000kg |
| 整機重量kg | 10000kg | 10200kg |
