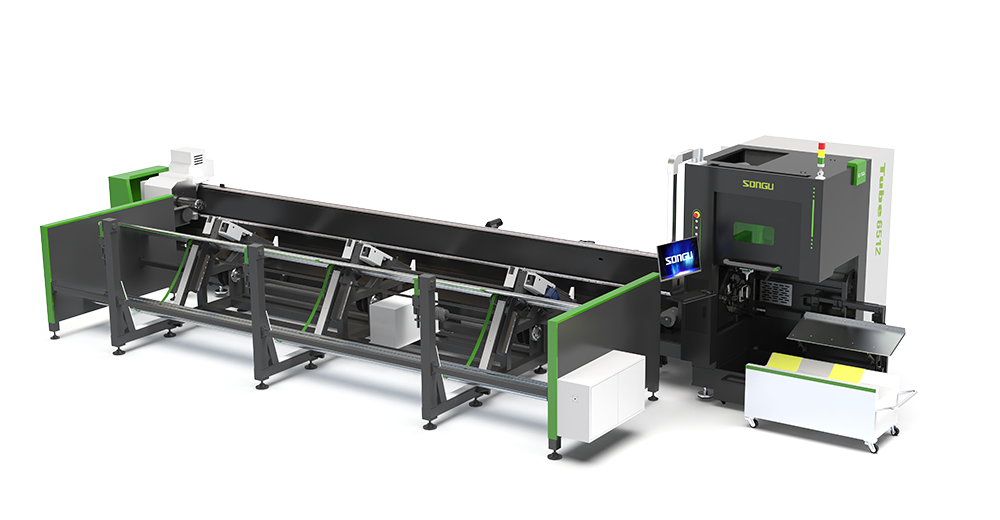

Tube系列全自動上料光纖激光切管機
激光功率
3000~6000w

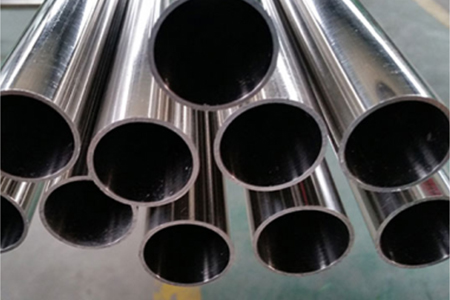

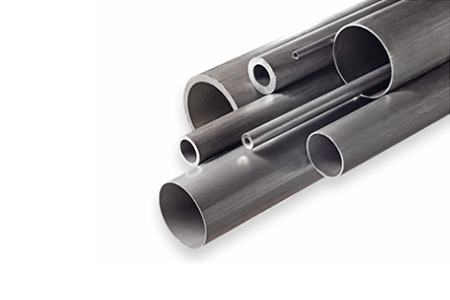

松谷激光科技Tube 系列全自動上料光纖激光切管機，聯排雙工位設計，雙頭可獨立切割相同或不同形狀的型材,上層成捆儲料下層自動送料和收料，應用于：碳鋼管激光切割，不銹鋼管激光切割；
- 產品優勢
- 視頻
- 詳細參數
- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
龍門式橫梁結構，高動態性能，高剛性，切割精度高，穩定性好,空走速度 100m/min,加工加速度達1.2G;
-
02

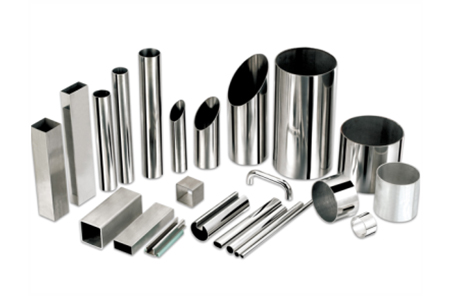

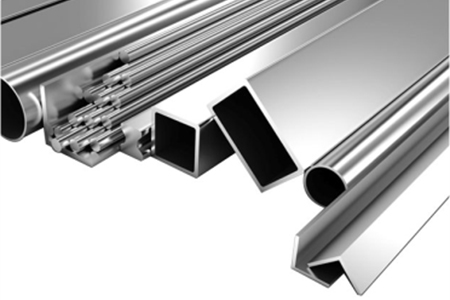

自定心卡盤，前卡避讓短尾料切割，前后卡盤智能銜接,最短尾料 50mm,提高管材利用率:多管材適用,適用于矩形管、圓管、腰圓管、多邊形管、工字鋼,角鋼和槽鋼等
-
03
模塊化設計，可選配不同的上下料方式，根據客戶實際生產需求及車間布局，自由組合擺放:吹吸結合，管材內部與切割區域采用負壓吸式除塵,除塵快速徹底,清潔生產:
-
04
標配氣動漸變凹輪輔助支撐，避免被加工材料自重下垂,減小管材變形,提高切割精度。
-
05
選配半自動上料系統，可預先在上料機上排布多支管材，在自動切割狀態下，設備會自動分揀進料完成切割:選配全自動上料系統，可整捆上料，放好后設備自動分揀上料，全程無需人工干預;
-
06
全自動潤滑系統，定時自動供油，對機床的滑塊和傳動齒輪定量稀油潤滑，有效改善傳動件的運行狀態，減少維護，延長設備使用壽命:
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | Tube6524 | Tube6512 | Tube7512 |
|---|---|---|---|
| 激光功率(W) | 3000-6000w | 3000-6000w | 3000-6000w |
| 上料長度 | 5000-6000mm | 4000-6000mm | 4000-7500mm |
| 外形尺寸 | 12000x2200x2300mm | 10200x2350x2200mm | 11600*2350*2250mm |
| 定位精度(mm/m) | ±0.05mm/m | ±0.05mm/m | ±0.05mm/m |
| 最大加速度(G) | 0.8G | 1.2G | 1.2G |
| 最大聯動速度(m/min) | 60m/min | 100m/min | 100m/min |
| 機床總重量(KG) | 3500kg | 3200kg | 3600kg |
| 卡盤最大重量(KG) | 260 | 120kg | 120kg |
| 管材直徑范圍 | φ10≤圓管≤φ240,□10≤方管≤□240,槽鋼≤20#,工字鋼≤20# | φ10≤圓管≤φ120,□10≤方管≤□120,槽鋼≤8#,工字鋼≤8# | φ10≤圓管≤φ120,□10≤方管≤□120,槽鋼≤8#,工字鋼≤8# |
